SHW-Powerspeed 5 ijlt met 30 m/min

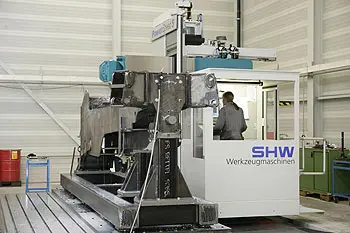

De machinekolom van de nieuwe floortype-freesmachine SHW-Powerspeed 5 beweegt in de nieuwe, tweede vestiging van Tebumo Techniek in Gorinchem tussen twee bewerkingsstations. De twee stations zijn een vast bed van 5,5 m bij 2,5 m en een rondtafel met een diameter van 2 m die bovendien voorzien is van een extra W-as met een bereik van 1 m.



De kolom met een eigen massa van 15.000 kg kan over de X-as met een bereik van 8 m bewegen met een maximale ijlsnelheid van 30 m/min en een versnelling van 0,35 g. Over de andere machine-assen, de Y-as met een bereik van 2,1 m en de Z-as met een bereik van 1,3 m, is zelfs een versnelling haalbaar van 0,5 g.  In ons land wordt SHW vertegenwoordigd door Promas uit Maasbree.



Tebumo Techniek biedt de nieuwe machine aan als jobber voor het toeleveren van verspanende freesbewerkingen. Daarnaast zal de machine ook ingezet worden voor het bewerken van vormdelen voor mallen voor de beton-industrie; een eigen product van de afdeling ‘Concrete Moulds’ van Tebumo Techniek.



Gelet op de machine-assen kun je de SHW Powerspeed 5 omschrijven als een ‘4+1’-machine. De X-, Y, en Z-as kunnen simultaan bewegen tegelijkertijd met de rotatie-as, de C-as, van de rondtafel. De freeskop is een indexbare kop met twee 90°-scheidingsvlakken die op beide vlakken op 1° nauwkeurig kan indexeren (foto’s: Henk Riswick/Reed Business)



Op de rondtafel kunnen werkstukken die passen in een kubus van 2 m x 2m x 2m opgespannen worden met een maximale werkstukmassa van 10.000 kg.  De kraancapaciteit in de nieuwe hal is 2 x 10 ton, dit is momenteel dan ook de maximale opspanmassa voor het vaste bed.



Op alle indexposities van de freeskop is het maximale koppel van 850 Nm en het maximale toerental van 30-min-1 tot 6000 min-1 beschikbaar. Het maximale vermogen bedraagt 41 kW, deze waarde geldt  bij een inschakelduur van 40%.
