Sandvik Coromant introduceert een nieuwe methode om met één enkel gereedschap complexe vormen en holtes te draaien. Het gaat om bewerkingen met een nieuwe Y-as draaimethode. De voordelen zijn onder meer: gereduceerde cyclustijd, verbeterde oppervlaktekwaliteit van het component en een stabielere bewerking. Hiervoor zijn twee nieuwe gereedschappen ontwikkeld.

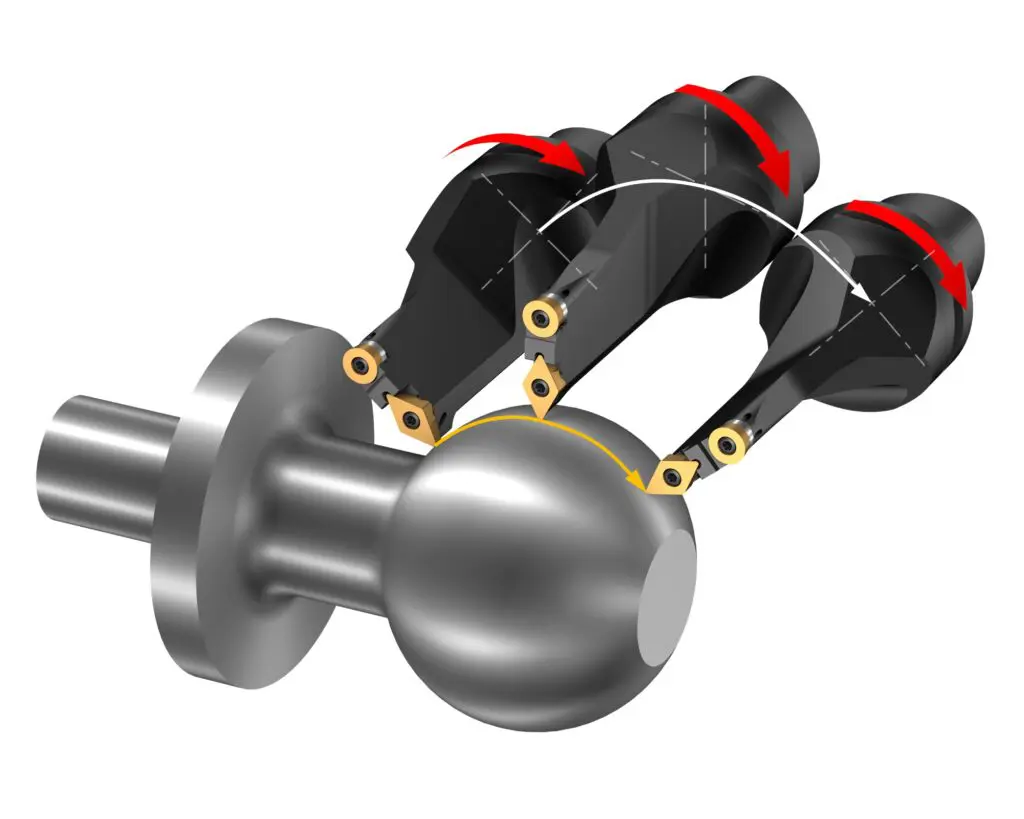

Y-as draaien maakt gebruik van de Y-as, waarbij alle drie de assen gelijktijdig benut worden bij het bewerken. Het gereedschap roteert rond zijn eigen center, de wisselplaat wordt voor het bewerken in het Y-Z vlak geplaatst en de freesspindelas interpoleert tijdens het draaien. Op deze wijze wordt het mogelijk om verschillende complexe kenmerken te draaien met één gereedschap.
Talloze voordelen
Y-as draaien biedt talloze voordelen. De mogelijkheid om verschillende kenmerken te bewerken met één gereedschap reduceert de cyclustijd. Het feit dat geen gereedschapswisselingen nodig zijn, minimaliseert ook het risico van ‘overgangspunten’. Dit zijn onregelmatigheden tussen naast elkaar gelegen bewerkte oppervlakken.
De belangrijkste snijkrachten worden naar de spindel van de machine geleid, wat de stabiliteit verbetert en het risico van trillingen reduceert. Een constante instelhoek zorgt voor een sterke verbetering van de spaanbeheersing en maakt het gemakkelijker om spaanophoping te voorkomen.
Twee nieuwe gereedschappen
Ter ondersteuning van Y-as draaien heeft Sandvik Coromant twee nieuwe gereedschappen ontwikkeld. De nieuwe CoroTurn Prime variant is geschikt voor assen, flenzen en componenten met ondersnijdingen. Het CoroPlex YT twin-gereedschap met CoroTurn TR profileerwisselplaten en CoroTurn 107 ronde wisselplaten met rail interface zijn gunstig in het gebruik bij componenten met uitsparingen en holtes.
Weg geëffend door ontwikkelingen in draaien
In de afgelopen jaren is er een enorme ontwikkeling op het gebied van draaien, geeft de snijgereedschap- en gereedschapsysteemspecialist aan, met nieuwe innovaties zoals draaien in alle richtingen met PrimeTurning, niet-lineair draaien en interpolatiedraaien.
“Men kan wel stellen dat deze vooruitgang, samen met de progressieve mogelijkheden in moderne machines en CAM-software, de weg hebben geëffend voor de nieuwe Y-as draaimethode”, zegt Staffan Lundström, productmanager draaien bij Sandvik Coromant.
“En met de gereedschappen en methode die nu wordt gebruikt, kijken we uit naar het verkennen van de mogelijkheden die deze methode onze klanten kan bieden.”
Draaien met interpolatie van de freesspindelas
Y-as draaien is dus een methode voor het tegelijkertijd 3-assig draaien met interpolatie van de freesspindelas. De nieuwe gereedschappen kunnen worden gebruikt in de ‘statische modus’ met vergrendelde spil voor flexibel 2-assig draaien met snelle indexering van de wisselplaat.
De methode is geschikt voor alle materialen en vereist een multi-task machine met opties om interpolatie van de freesspindelas tijdens het draaien mogelijk te maken.
